Персонализированные линзы LED различных размеров с идеальными световыми эффектами для LED CREE, OSRAM, CITIZEN, BRIDGELUX и COB.

Преимущества Персонализированных Линз LED для CREE/OSRAM/BRIDGELUX Персонализированные линзы LED обеспечивают точную дистрибуцию света для конкретных приложений, повышая эффективность на 92% по сравнению с стандартными линзами. Они позволяют настроить углы луча (1°–180°), уменьшить блеск и оптимизировать цветовую равномерность для LED CREE, OSRAM и BRIDGELUX. Основные преимущества включают энергосбережение, продление срока службы LED и совместимость с komplexными установками освещения, такими как автомобильные фары или промышленные приборы.


Продукция

Световое Обосвещение Дорог: Назначение и Требования

• Назначение Светового Обосвещения
– Освещать автомобильные полосы, пешеходные мосты, велодорожки и знаки
– Умеренное освещение снижает количество ночных ДТП

• Требования к Световому Обосвещению
– Распределение Освещенности
• Минимальная Освещенность
• Равномерность
– Высокая Эффективность
• Меньше энергопотерь при высокой мощности
– Освещенная Площадь
• Освещать исключительно автомобильный путь
• Не освещать дополнительные области
• Увеличить расстояние между светильниками для уменьшения количества
– Оптическое для дорогowego освещения => Оптическое проектирование имеет значение

Световое Обосвещение Дорог: На superimpозиция и Шлифовка

• Существуют несколько методов для достижения желаемого распределения освещенности с помощью множества LED

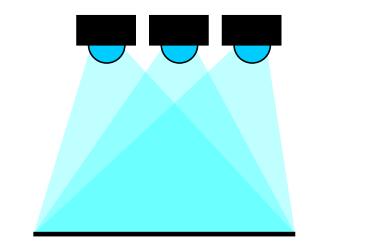

• На superimpозиция
– Все LED равномерно вносят вклад в распределение освещенности
– Не создаёт тёмных зон, даже если один LED перестаёт работать
– Не подвергается влиянию индивидуальной изменчивости
– Требуется надлежащее распространение света

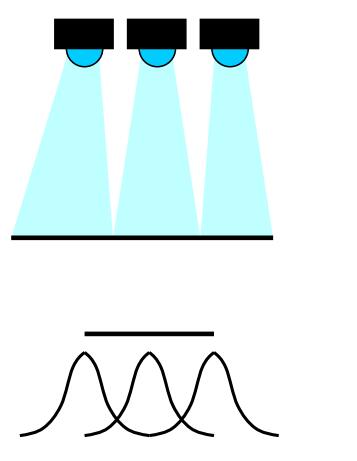

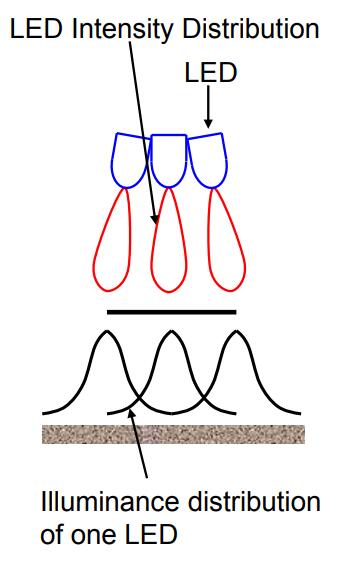

• Шлифовка
– Каждый LED освещает отдельную область
– Создаёт тёмные зоны, если один LED перестаёт работать
– Влияет индивидуальная изменчивость
– Границы освещённых областей каждого LED заметны

• На superimpозиция + Шлифовка
– По-прежнему присутствуют проблемы тёмных зон и индивидуальной изменчивости
– Границы освещённых областей не заметны

Световое Обосвещение Дорог: Основные Методы Проектирования

• Выбрать один из следующих трёх методов для основного проектирования:
– Без Оптической Системы
• Самые LED размещаются на определённой высоте
– Прямая Оптическая Система
• LED (и направление излучения), оптическая система и грунт находятся в одной прямой
– Кная Оптическая Система
• Любой метод, отличный от "Прямой Оптической Системы"
• Свет от LED не излучается непосредственно на грунт
– Каждая Оптическая Система имеет достоинства и недостатки в производительности и эстетике

Световое Обосвещение Дорог: Без Оптической Системы

• Лучший метод, если выбранные LED имеют желаемое распределение интенсивности
– Большинство высокоярких LED имеют ламбертианское (cosθ) распределение интенсивности
• Также может работать, если распределение интенсивности LED узкое, и каждая освещённая область может контролироваться mediante наклона каждого LED
– Наклон и размещение ламп
– По сути аналогично "Шлифовке"
• LED видны непосредственно из разных направлений
– Вызывает_blендинг_(уменьшает видимость объектов и визуальный_performance)
• Не удаётся контролировать световую Эффективность

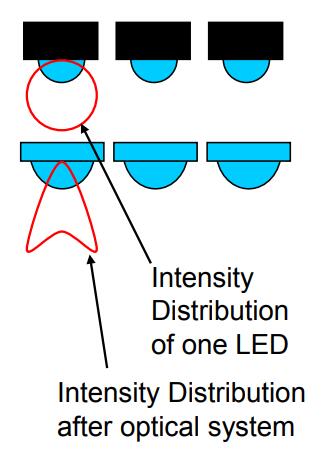

Световое Обосвещение Дорог: Прямая Оптическая Система

• Позволяет контролировать распределение интенсивности
– Распределение интенсивности, освещающее только конкретные области, имеет значение для "На superimpозиции"
– Требуется преобразование распределения интенсивности, так как редко LED имеет подобное распределение
• Хорошо работает с высокояркими LED
– Может преобразовать ламбертианское распределение интенсивности в более подходящее
・значительно уменьшает угловую область, из которой непосредственно可见 LED
• Световая Эффективность может быть выше, чем у "Без Оптической Системы"
– Свет с "Без Оптической Системы" слишком сильно рассеивается
• Оптическая Система является refractivной или reflective

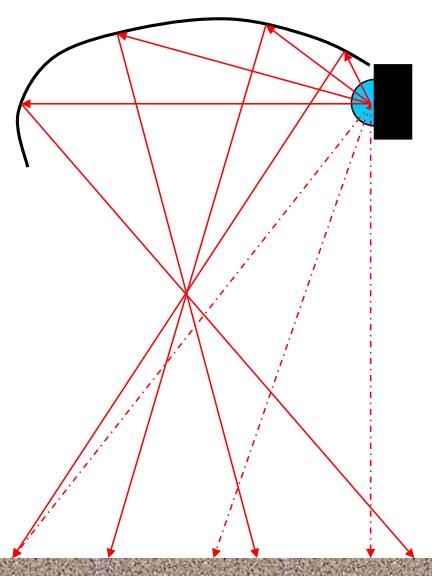

Световое Обосвещение Дорог: Кная Оптическая Система

• LED не направлены непосредственно на грунт
• Оптическая система перенаправляет свет от LED на грунт
• Трудно trựcально видеть источники
• Трудно эффективно перенаправить свет от ламбертианских LED

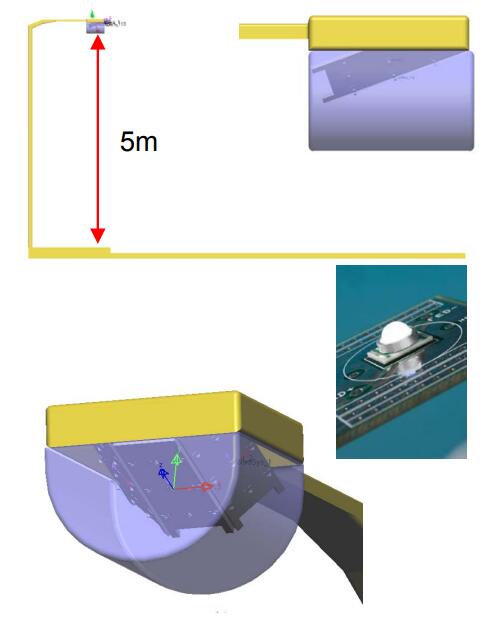

Световое Обосвещение Дорог: Пример Без Оптической Системы

• 27 LED Cree XR-E
• Без Оптической Системы
• Высота размещения: 5м
• Металлические конструкции проектировались в SolidWorks
– Собрание SolidWorks импортировано в LightTools
– Оптические свойства заданы для всех поверхностей
– Дорога и механические конструкции поглощают свет
– Линза учитывает потери Френеля
– Источники и приёмники добавлены в модель
– Каждый источник излучает 100lm
– Выполнена оптимизация для сглаживания и распространения распределения освещенности

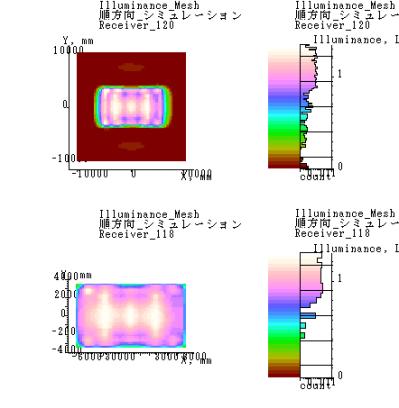

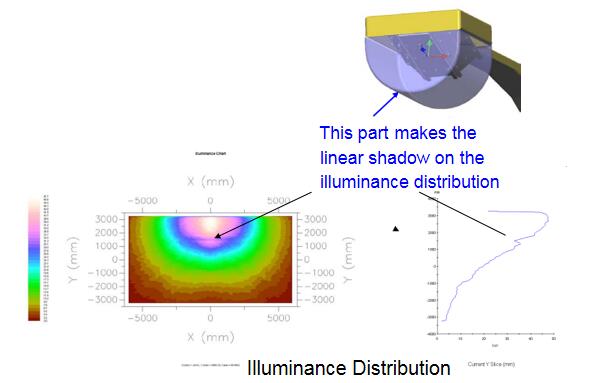

Световое Обосвещение Дорог: Пример Без Оптической Системы (Результат)

• Пиковаяlux на поверхности дороги: 40Lux
– Результаты для 10 миллионов лучей
• На распределении освещенности видна линейная тень в результате refraction через наружную линзу

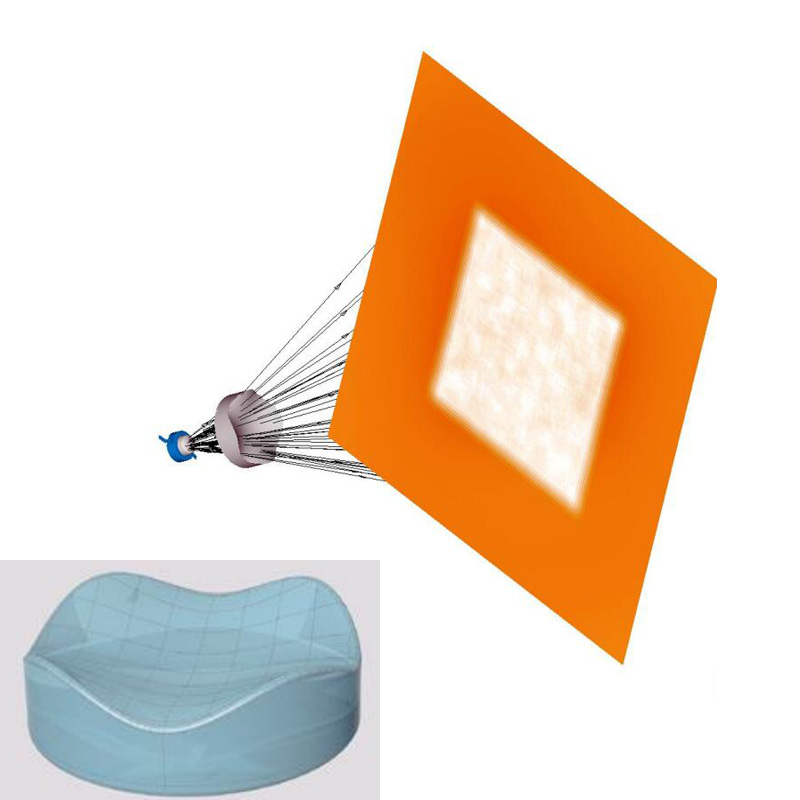

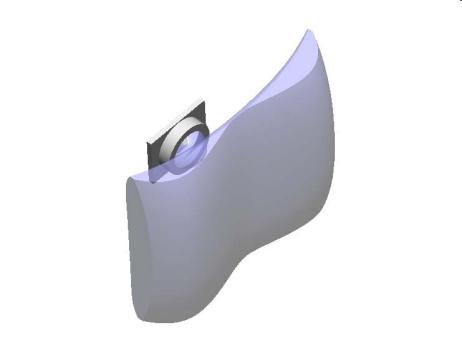

Световое Обосвещение Дорог: Пример Прямой Оптической Системы

• Единица LED Cree XR-E и линзы
– Поток LED: 100Lumen
– Высота размещения: 5м
– Оптимизация формы линзы для равномерного освещения на площади 7м x 12м
• Только LED
– Поток на площади 7м x 12м: 68Lumen

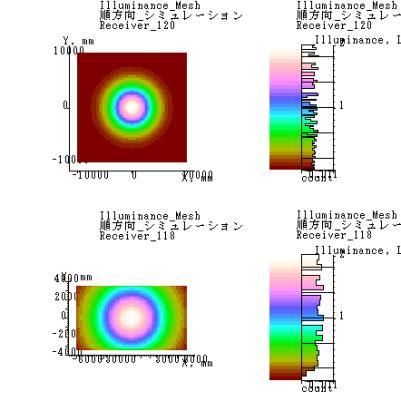

Световое Обосвещение Дорог: Пример Прямой Оптической Системы (Результат)

• Поток на площади 7м x 12м: 83Lumen
– Выше Эффективность: 68% => 83%
• Возможна superimpозиция
– Увеличивается освещенность при добавлении больше единиц

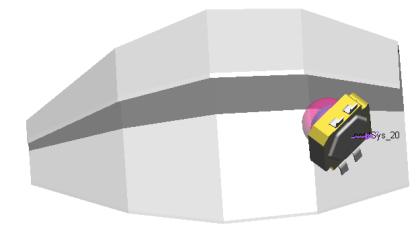

Световое Обосвещение Дорог: Пример Кной Оптической Системы

• Единица LED Luxeon K2 и faceted зеркало
• Высота размещения: 5м

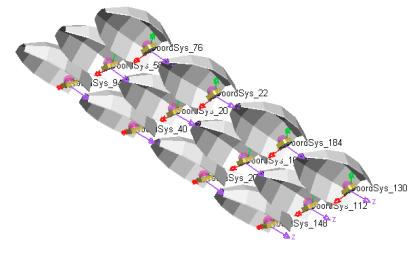

• Конфигурация модуля
– Увеличивается освещенность при добавлении больше единиц
• Отражаемость зеркала: 75%
• Оптимизация рефлектора

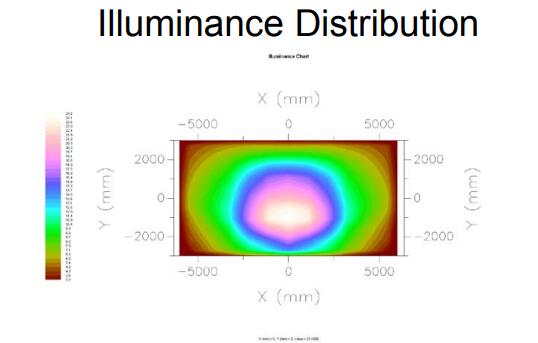

Световое Обосвещение Дорог: Пример Кной Оптической Системы (Результат)

• 12 LED
– Каждый LED излучает 180Lumen
• Пиковаяlux на поверхности дороги: 25Lux
• Форма рефлектора не оптимальна
– Эффективность: 40%

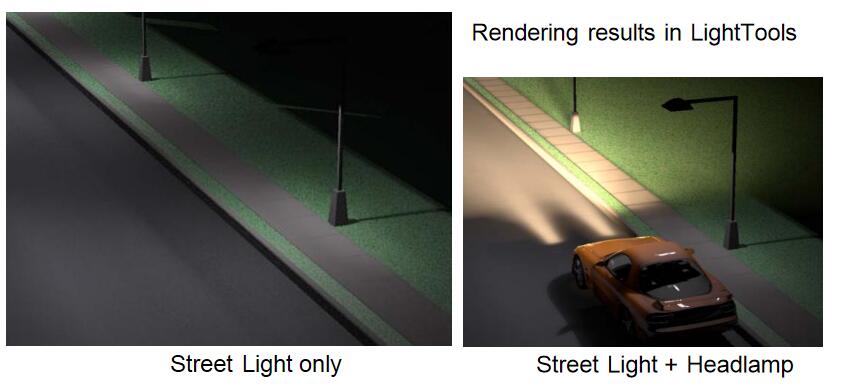

Световое Обосвещение Дорог: Оценка Внешнего вида

• Не только значение распределения освещенности, но и рендеринг в стиле CG эффективен для оценки внешнего вида
– Функция photorealistic рендеринга LightTools
– Возможно экспортировать проектное распределение интенсивности из LightTools в формате IES и импортировать в CG-программное обеспечение



Cкачать

Product Application

Около 2000 года отражающие жидкие линзы успешно использовались в астрономических телескопах, сэкономив много времени и денег, и люди также обнаружили их огромный потенциал. С популяризацией потребительской электроники крупные компании начали сосредоточиться на исследовании проводящих жидких линз. В последние годы жидкие линзы начали пронизываться в приложения для мобильных телефонов.

Жизненные науки: Жидкие линзы улучшают и упрощают процесс фокус-стэкинга ("z-стэкинг") в приложениях микроскопического изображения. Фокус-стэкинг часто необходим при изображении с высокоувеличивающими объективами из-за их ограниченной глубины поле зрения. Жидкая линза может быстро и точно фокусироваться на различных объектных плоскостях, тем самым ускоряя фокус-стэкинг. Жидкие линзы могут fácilmente интегрироваться вTube линзы или в бесконечное пространство внутри микроскопа. Жидкие линзы часто используются в офтальмологии, где контроль рефракции и조 adjustment глубины поле зрения имеют решающее значение. Стандартное офтальмологическое оборудование содержит несколько стеклянных линз, используемых для настройки на человеческий глаз. Эти линзы могут быть заменены одной жидкой линзой, ускоряя процесс изображения или диагностики и уменьшая gesamte размерность офтальмологического оборудования, такого как ОКГ и фороопты.

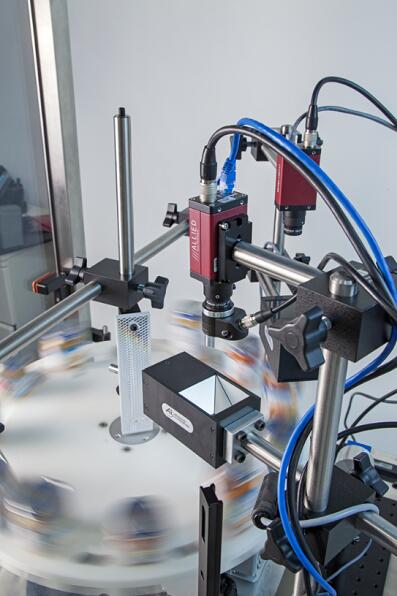

Машина зрение: Производственные линии высокого volumes требуют быстрого, точного и hochточного throughput. Интеграция жидкой линзы в систему_inspection является оптимальным, компактным и экономическим решением, когда требуется фокусировка на нескольких расстояниях. Жидкие линзы являются идеальным решением для_inspection штрих-кодов, сортировки посылок, контроля качества и быстрой автоматизации. Беспилотные летательные аппараты: Добавлением жидкой линзы в систему изображения беспилотного летательного аппарата (UAV) резкость изображения быстро поддерживается на различных высотах. Жидкие линзы особенно advantageous в сельскохозяйственной_inspection и мониторинг, географических информационных системах и в приложениях надзора. Измерение и трехмерное моделирование: При сочетании с дальномером и камерой жидкая линза может быстро изображать различные плоскости трехмерного объекта. Изображения затем_stitching в software для создания точно трехмерного моделирования.
