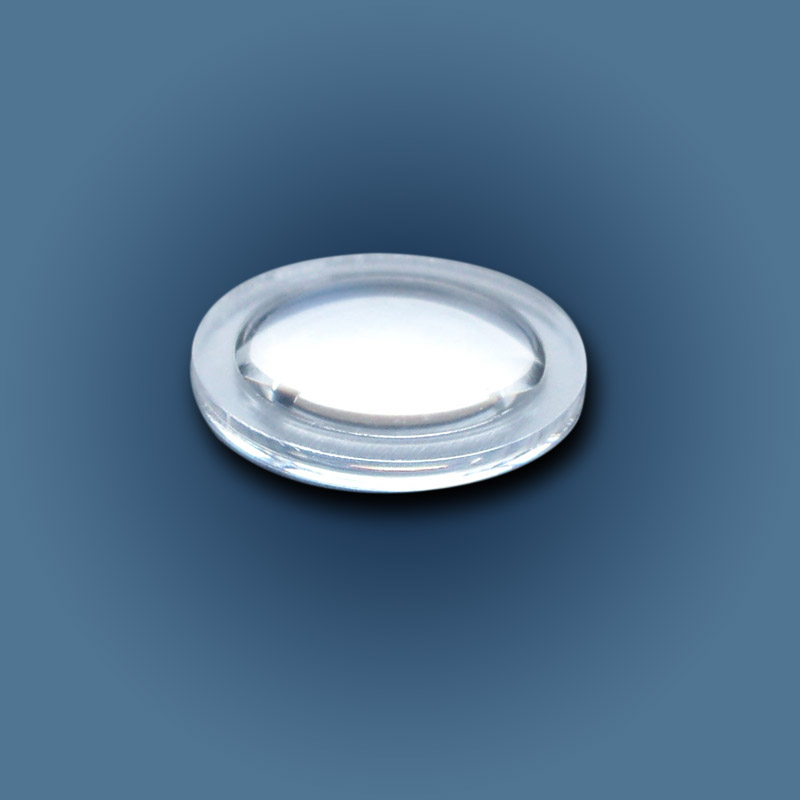

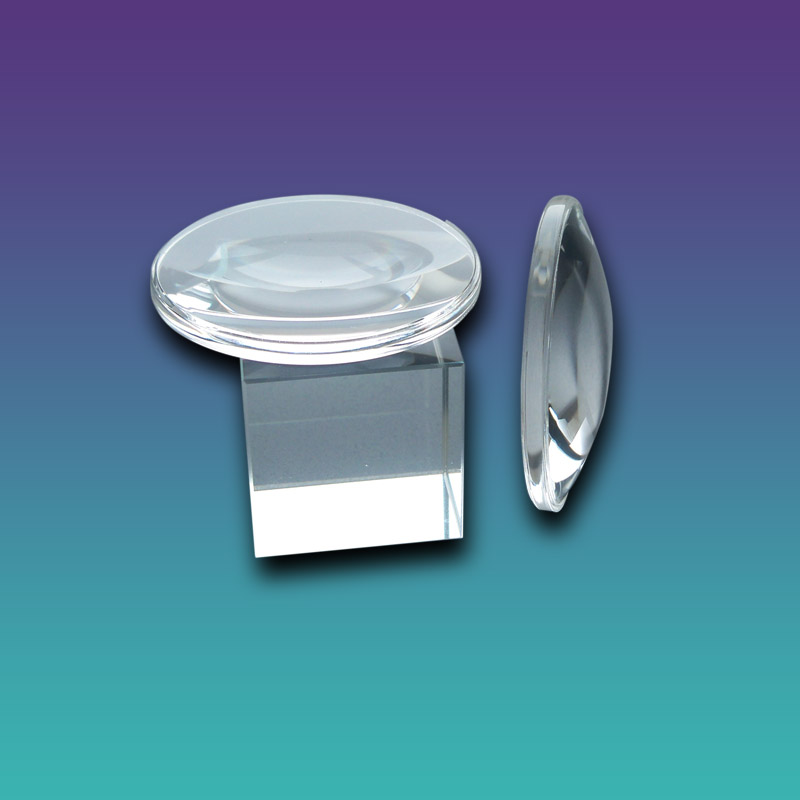

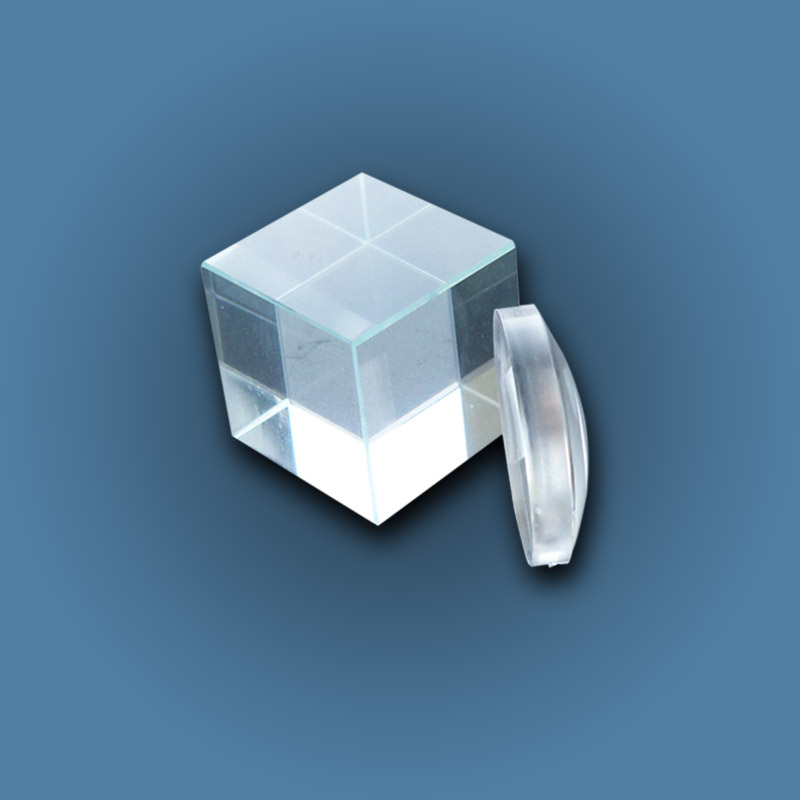

Серия положительных оптических линз: планоконвексные (PCX), двусторонне выпуклые (DCX) и менисковые

Линзы классифицируются по кривизне своих двух оптических поверхностей. Линза называется двусторонне выпуклой (или просто выпуклой), если обе поверхности имеют выпуклую форму. Если обе поверхности имеют одинаковый радиус кривизны, линза считается равнодуговой. Линза с двумя вогнутыми поверхностями называется двусторонне вогнутой (или просто вогнутой). Если одна из поверхностей плоская, то линза классифицируется как планоконвексная или планоконковая в зависимости от кривизны другой поверхности. Линза с одной выпуклой и одной вогнутой поверхностью называется выпукло-вогнутой или менисковой. Именно этот тип линз наиболее часто используется в корректирующих линзах, так как его форма минимизирует некоторые аберрации.


Продукция

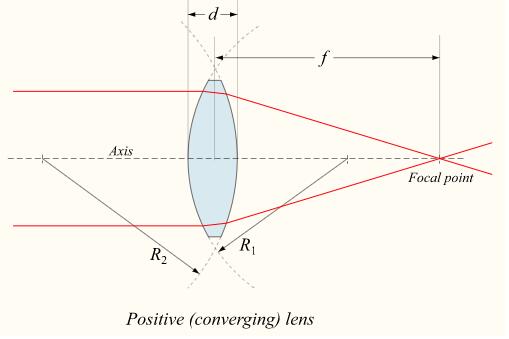

Если линза двусторонне выпуклая или планоконвексная, коллимированный пучок света, проходящий через нее, сходится в точку (фокус) за линзой. В этом случае линза называется положительной или сходящейся. Для тонкой линзы в воздухе расстояние от линзы до этой точки называется фокальной длиной линзы, которая обычно обозначается буквой f в диаграммах и уравнениях. Расширенная полушарическая линза — это особый тип планоконвексной линзы, где кривая поверхность представляет собой полный полушарик, а сама линза значительно толще радиуса ее кривизны.

Линза — это прозрачный оптический прибор, который фокусирует или рассеивает пучок света за счет преломления. Простая линза состоит из единого кусочка прозрачного материала, а составная линза включает в себя несколько простых линз (элементов), обычно расположенных вдоль общего оси. Линзы изготавливаются из материалов, таких как стекло или пластик, и подвергаются шлифовке, полировке или формоутверждению для достижения требуемой формы. В отличие от призмы, которая преломляет свет без фокусировки, линза может фокусировать свет для формирования изображения. Устройства, которые фокусируют или рассеивают волны и радиацию, отличную от видимого света, также называются "линзами" — например, микроволновые линзы, электронные линзы, акустические линзы или эксплозивные линзы. Линзы используются в различных устройствах для формирования изображений: телескопах, биноклях и камерах. Также они применяются в качестве оптических корректоров в очках для исправления дефектов зрения, таких как близорукость и дальнозоркость.

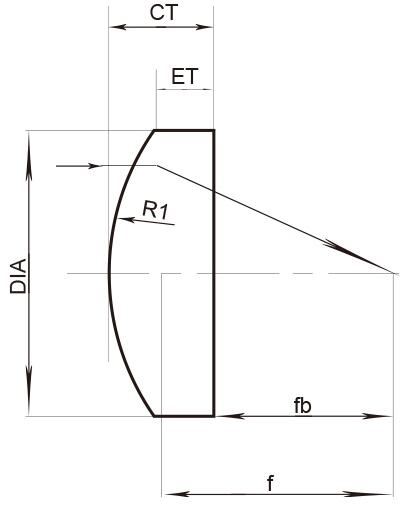

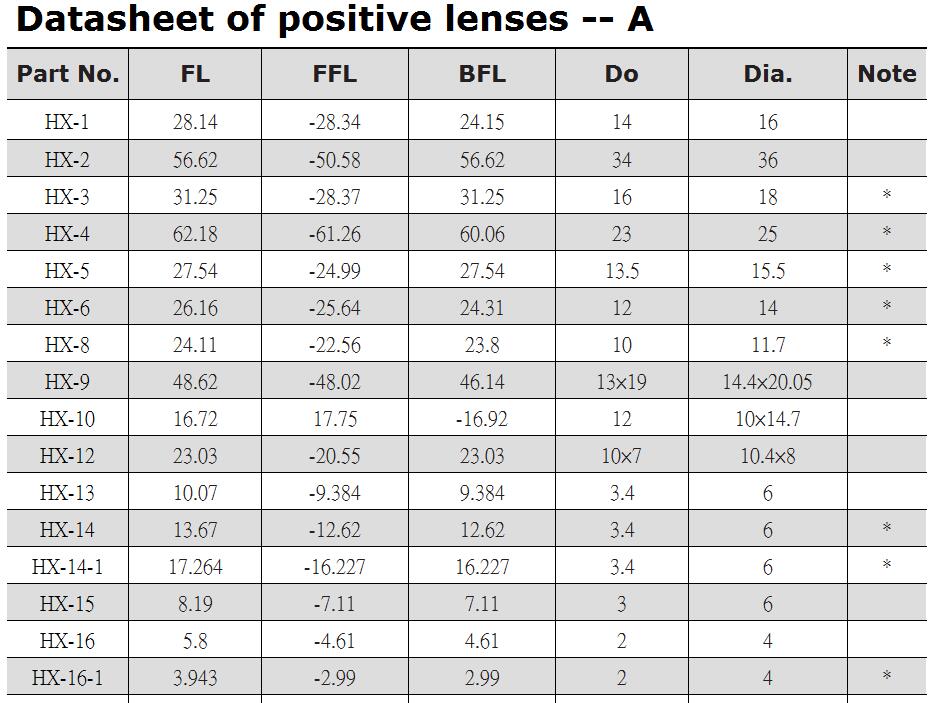

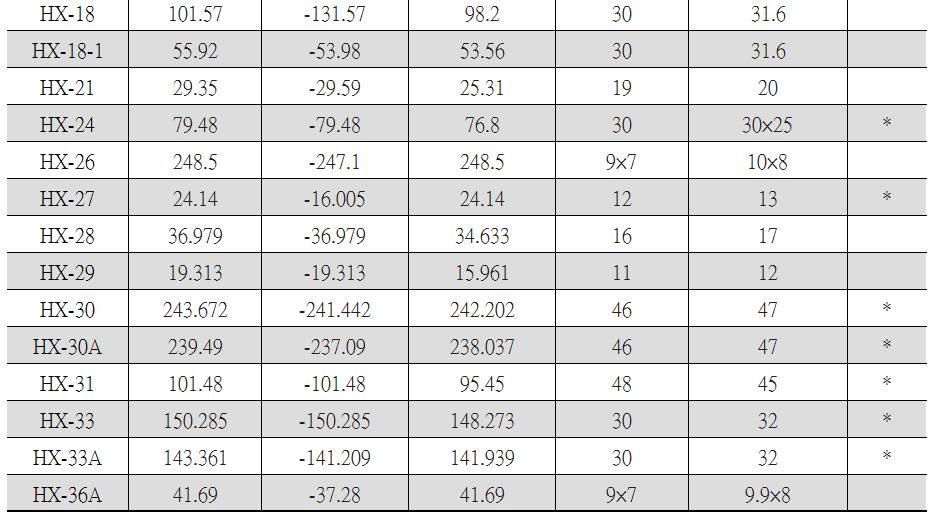

Глоссарий терминов:
Día. = Диаметр
Do = Внутренний диаметр
FL = Фокусная длина
BFL = Задняя фокусная плоскость
CT = Центральная толщина
ET = Периферийная толщина



Профиль поверхности:

Хотя теоретически аферрические поверхности могут иметь самые разные формы, аферрические линзы часто проектируются с поверхностями вида:



где предполагается, что оптическая ось лежит в направлении z, а z(r) — сагитта (компонента z смещения поверхности от вершины на расстоянии r от оси). Коэффициенты αn описывают отклонение поверхности от осевым симметричной квадрической поверхности, определенной R и κ. Если все коэффициенты αn равны нулю, то R — радиус кривизны, а κ — коническое число, измеренные в вершине (где r=0). В этом случае поверхность имеет форму вращения конической секции вокруг оптической оси, форма которой определяется κ:



Предыдущее уравнение характеризуется сильной корреляцией между коэффициентами первого члена и полиномиальными членами. Это приводит к сильным расхождениям при попытке подгонки уравнения аферрической поверхности. Поэтому в качестве альтернативы иногда используют различные уравнения с «полиномами Q», где коэффициенты ортогональны друг другу.



Cкачать

Product Application

Линзы классифицируются по кривизне своих двух оптических поверхностей. Линза называется двусторонне выпуклой (двойно выпуклой, или просто выпуклой), если обе поверхности являются выпуклыми. Если обе поверхности имеют одинаковый радиус кривизны, линза считается равнодуговой. Линза с двумя вогнутыми поверхностями называется двусторонне вогнутой (или просто вогнутой). Если одна из поверхностей плоская, линза является планоконвексной или планоконковой в зависимости от кривизны другой поверхности. Линза с одной выпуклой и одной вогнутой поверхностью называется выпукло-вогнутой или менисковой. Именно этот тип линз наиболее часто используется в корректирующих линзах, так как его форма уменьшает некоторые аберрации. Если линза двусторонне выпуклая или планоконвексная, коллимированный пучок света, проходящий через нее, сходится в точку (фокус) за линзой. В этом случае линза называется положительной или сходящейся. Для тонкой линзы в воздухе расстояние от линзы до этой точки называется фокальной длиной линзы, которая обычно обозначается буквой f в диаграммах и уравнениях. Расширенная полушарическая линза — это особый тип планоконвексной линзы, где кривая поверхность представляет собой полный полушарик, а сама линза значительно толще радиуса ее кривизны. Другой крайний случай толстой выпуклой линзы — это шаровая линза, имеющая полностью круглую форму. При использовании в развлекательной фотографии ее часто называют "линзой-шаром". Шаровая линза имеет преимущество в омидирекциональности, но для большинства типов оптического стекла ее фокус находится близко к поверхности шара. Из-за экстремальной кривизны шара по сравнению с размером линзы оптические аберрации значительно сильнее, чем у тонких линз — исключение составляет хроматическая аберрация, которая проявляется менее ярко.

Если линза двусторонне вогнутая или планоконковая, коллимированный пучок света, проходящий через нее, рассеивается (распространяется); поэтому линза называется отрицательной или рассеивающей. После прохождения через линзу пучок выглядит так, как будто исходит из определенной точки на оси перед линзой. Для тонкой линзы в воздухе расстояние от этой точки до линзы называется фокальной длиной, однако она отрицательна по отношению к фокальной длине сходящейся линзы.

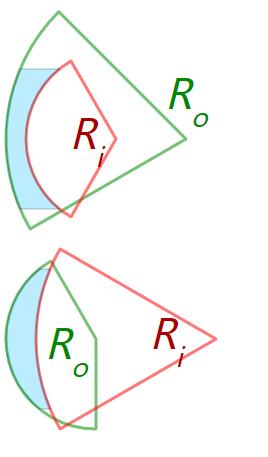

Выпукло-вогнутые (менисковые) линзы могут быть как положительными, так и отрицательными в зависимости от относительной кривизны двух поверхностей. Отрицательная менисковая линза имеет более крутую вогнутую поверхность (с меньшим радиусом, чем выпуклая поверхность) и тоньше в центре, чем на периферии. Напротив, положительная менисковая линза имеет более крутую выпуклую поверхность (с меньшим радиусом, чем вогнутая поверхность) и толще в центре, чем на периферии. Идеальная тонкая линза с двумя поверхностями равной кривизны имела бы нулевую оптическую силу, то есть не сходила и не рассеивала свет. Однако все реальные линзы имеют ненулевую толщину, поэтому реальная линза с идентичными кривыми поверхностями оказывается слегка положительной. Для получения абсолютно нулевой оптической силы менисковая линза должна иметь слегка неравные кривизны, чтобы компенсировать влияние толщины линзы.
