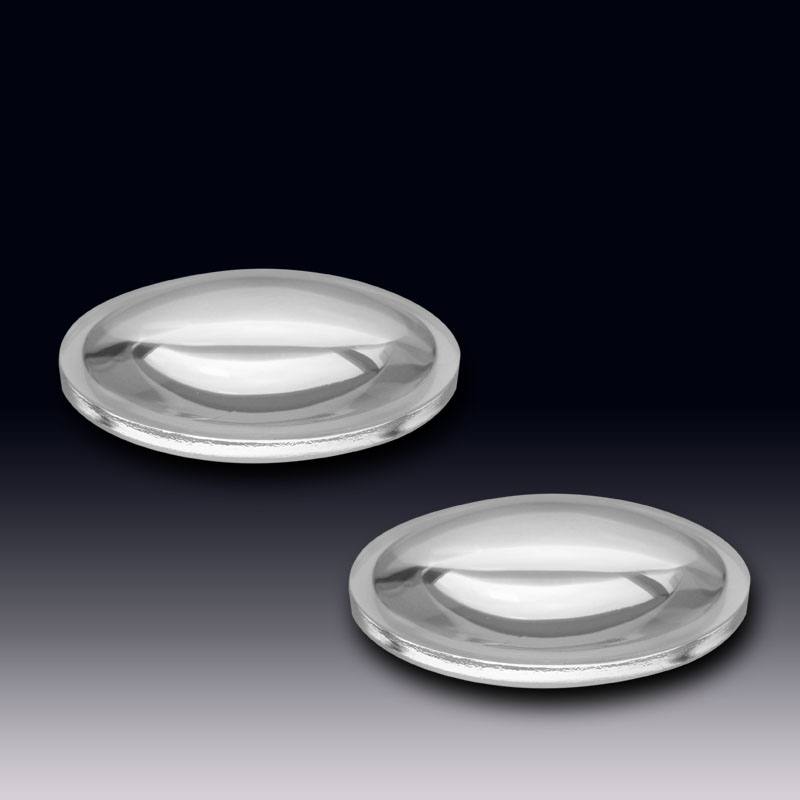

Маленький конвексный линза Bridgelux Citizen COB LEDs стекло (высокоборосиликатное, K9, BK7, BK270) Оптические линзы для светов высокого подвеса, фонарей, фонарей ручных
Он имеет крайне низкий коэффициент теплового расширения, чрезвычайно высокую термостойкость, отличную химическую стабильность, превосходное электрическое изоляционное свойство, низкое и стабильное ультразвуковое задержочное свойство, лучшее качество передачи ультрафиолетового спектра, а также качество передачи видимого света и ближнего инфракрасного спектра. Более того, он обладает более высокими механическими свойствами по сравнению с обычным стеклом. Оптическое стекло отличается отличными спектральными характеристиками, передавая как инфракрасный, так и ультрафиолетовый свет. Оно может применяться в светах высокого подвеса, уличных фонарях, прожекторах, а также промышленных и горных светах.

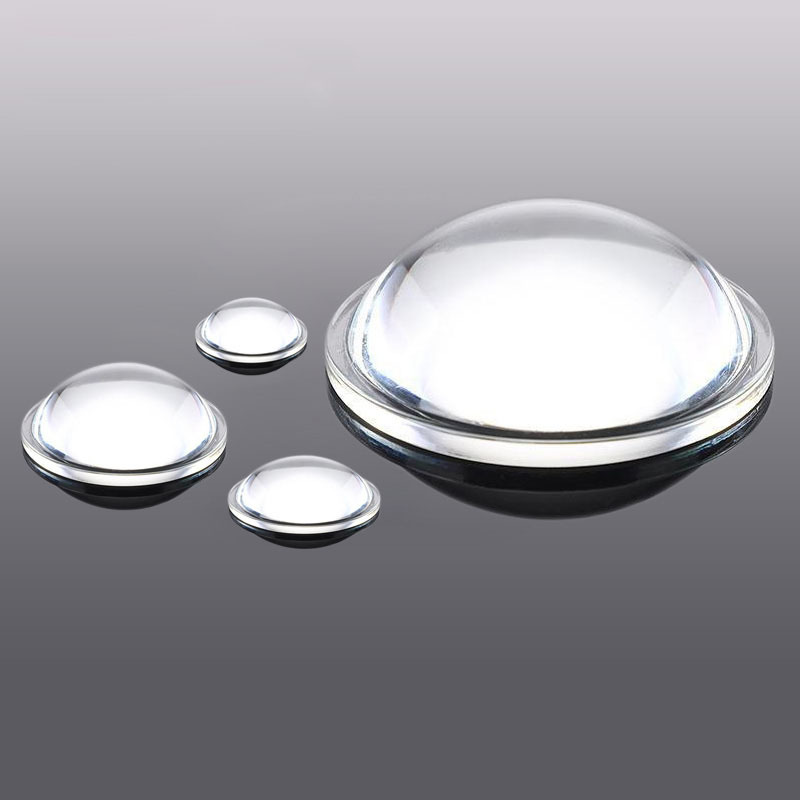

1. Плато-выпуклые (PCX) линзы
Линзы PCX имеют одну плоскую и одну выпуклую поверхность, предназначенные для фокусировки параллельного пучка света в одну точку с минимальной сферической аберрацией при расположении выпуклой стороны к входящему излучению 1. Изделия из стекла BK7 или плавленной кварцевой рты хорошо подходят для коллимации лучей в системах лазерных диодов и штрихкодных сканеров. Антирефлекторные (АР) покрытия для УФ, ВИС и ИК диапазонов повышают коэффициент пропускания 8.
2. Оптическое стекло:
1. Материал: Оптическое стекло (высокоборосиликатное, K9, BK7, BK270)
2. Прозрачность: 95% (97% после покрытия)
3. Показатель преломления: 1.474
4. Рабочая температура: -50 — 500 градусов
Глоссарий терминов:
Día. = Диаметр
Do = Внутренний диаметр
FL = Фокусная длина
BFL = Задняя фокусная плоскость
CT = Центральная толщина
ET = Периферийная толщина

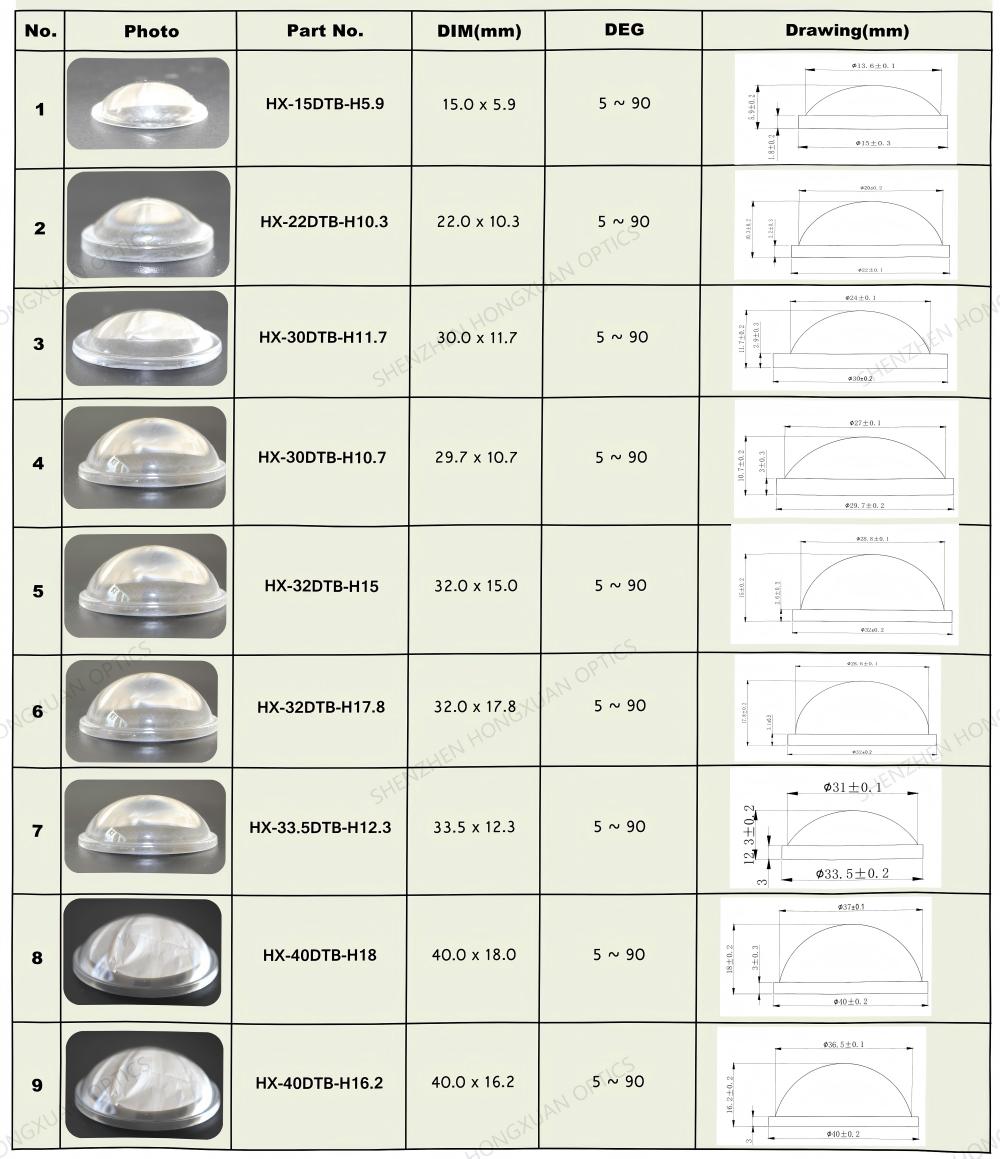

3. Датасет стеклянных линз малого размера :
Профиль поверхности:
Хотя теоретически аферрические поверхности могут иметь самые разные формы, аферрические линзы часто проектируются с поверхностями вида:
где предполагается, что оптическая ось лежит в направлении z, а z(r) — сагитта (компонента z смещения поверхности от вершины на расстоянии r от оси). Коэффициенты αn описывают отклонение поверхности от осевым симметричной квадрической поверхности, определенной R и κ. Если все коэффициенты αn равны нулю, то R — радиус кривизны, а κ — коническое число, измеренные в вершине (где r=0). В этом случае поверхность имеет форму вращения конической секции вокруг оптической оси, форма которой определяется κ:
Предыдущее уравнение характеризуется сильной корреляцией между коэффициентами первого члена и полиномиальными членами. Это приводит к сильным расхождениям при попытке подгонки уравнения аферрической поверхности. Поэтому в качестве альтернативы иногда используют различные уравнения с «полиномами Q», где коэффициенты ортогональны друг другу.
